צילום תרמי לאיתור נזילות. איתור נזילות במצלמה תרמית.
רטיבות במבנים עלולה לגרום לנזקים שונים לקירות, לריהוט ולכל הציוד אשר נמצא בתוך המבנה. בעזרת צילום תרמי לאיתור נזילות ניתן למצוא את מקור הרטיבות, המקור לנזילה ולתקן אותה.
צילום תרמי לאיתור נזילות עם אשר שיקום
- צילום תרמי לאיתור נזילות באמצעות מצלמה תרמוגרפית, קולט באמצעות גלי אינפרא אדום, הפרשי טמפרטורות.
- בצילום מתקבלת תמונה תרמית – ממחישה באמצעות צבעים את הפרשי הטמפרטורות בנקודת הבדיקה.
- מפענחים את התמונה התרמית.
- מגלים את מקור הנזילה – רטיבות שאינה גלויה לעין.
מאתר נזילות מים מוסמך
מאתר נזילות מתחיל בתחום צילום תרמי לאיתור נזילות, עשוי להיות מופתע עד כמה קל להשתמש במצלמה תרמית.
נדרשת הכשרה בסיסית כדי ללמוד למה מיועדים כל הכפתורים, כיצד לנווט בתפריטים וכיצד להתמקד. מאתר נזילות יכול אפילו ללמוד לצלם תמונות די מהר. אבל אל תטעו לחשוב שהידיעה כיצד לתפעל את הפקדים במצלמה תרמית מסמיכה מאתר נזילות מים.
החלק הקריטי ביותר, בהכשרה של מאתר נזילות, הוא ללמוד כיצד ללכוד תמונה תרמית עם מספיק מידע כדי לאבחן במדויק – או לשלול – בעיה.
כמות וסוג האימון שצריך מאתר נזילות, מבוססים על האופן שבו הוא ישתמש בדימוי התרמי. לפחות חלק מהאימונים שלו צריכים להיות מעשיים במצבים מדומים בעולם האמיתי.
מאתרים יצטרכו גם ללמוד על חוקי התרמודינמיקה וכיצד הטמפרטורה נראית בסביבה של אינפרא אדום.
לפי סטנדרט בינלאומי יש 3 רמות של הסמכה למתארי נזילות:
רמה 1 – זוהי נקודת המוצא. המאתרים לומדים ללכוד נתונים באיכות גבוהה ולמיין אותם על סמך קריטריונים כתובים של מבחן עובר/נכשל.
רמה 2 – רמה זו מיועדת למאתרי נזילות שמשתמשים בדימוי תרמי במשך זמן מה. הכשרה ברמה 2, יחד עם ניסיון קודם, מכשירה אותם להגדיר ולכייל ציוד, לפרש נתונים, ליצור דוחות ולפקח על כוח אדם מוסמך ברמה 1.
רמה 3 – רמה 3 היא הרמה המתקדמת ביותר של הסמכה לתרמוגרפיה. ברמה זו, לומדים לפתח נהלי בדיקה וקריטריונים של חומרת המצב, לפרש קודים רלוונטיים ולנהל תוכנית תרמוגרפיה הכוללת מתן ופיקוח על הכשרה ובדיקות.
אשר שיקום – מאתרי נזילות מוסמכים! רמה 3!
איתור נזילות במצלמה תרמית
באמצעות מצלמת תרמית ובנסיבות הנכונות, ניתן למצוא בעיות מים ורטיבות נסתרות מבלי לבצע בדיקות הרסניות.
ישנם מקורות רבים של רטיבות בבניין –
- לחות (בכל עונה),
- עיבוי,
- דליפות צנרת,
- גשם ושלג,
- ואפילו אנשים ובעלי חיים נושמים.
בדרך כלל רמת לחות נמוכה לא משפיעה על הבית שלכם. אך דליפות או עיבוי כבד עלולים לגרום לבעיות חמורות.
צילום תרמי לאיתור נזילות אינו יכול "לראות" רטיבות בקירות, אך הוא יכולה לזהות הבדלי טמפרטורה ודפוסים עדינים המגלים את קיומם של מים.
צורות של רטיבות
רטיבות בבניינים מתפשטת בדרך כלל בתבנית מזוהה בהתאם למיקום המים:
- קירות – צורה משולשת מלמעלה למטה שנוצרת כאשר המים מתפשטים כלפי מטה
- תקרה – צורה אמורפית (ללא סדר מסוים), לא מובנית עם אזורים של חומר רטוב, המתפשט החוצה בטמפרטורות שונות
- צינור מים חמים – נזילות מוצגות כאזור חם
מהי המצלמה התרמית הטובה ביותר לאיתור נזילות מים?
רטיבות נוטה לגרום להפרשי חום עדינים בלבד. מצלמה תרמית המסוגלת לזהות רטיבות ולחות, צריכה להיות ברזולוציה גבוהה ורגישות תרמית רבה (NETD), כלומר מצלמה שבה יוצגו הפרשי טמפרטורה קטנים.
מתי מומלץ לבצע איתור נזילות באמצעות מצלמה תרמית?
- רצוי להשתמש במצלמה תרמית כאשר אנו מזהים רטיבות בקיר.
- רוב הסיכויים שמאחורי הרטיבות שאנו רואים יש רטיבות שאינה גלויה לעין.
- הצילום התרמי מאפשר לזהות את מקום הנזילה בדיוק מרבי.
- הדיוק מושג ע”י פיענוח התמונה הוויזואלית עם טכנאי מוסמך.
יתרונות צילום תרמי
- מאפשר בדיקה של אזורים שאינם גלויים לעין כמו פיצוץ בצנרת מים בקיר.
- מאפשר בדיקה של אזורים שקשה לגשת אליהם, כמו תקרות גבוהות.
- מאפשר לבחון שטחים גדולים במהירות.
- מספק תיעוד חזותי לנזילות מים.
- שיטת איתור נזילות לא הרסנית, מינימום הפרעה וללא נזק לרכוש.
מדוע הדמיה תרמית חיונית לאיתור נזקי רטיבות
ישנם מספר אזורים בהם יכולה להצטבר רטיבות נסתרת, רטיבות לא גלויה, שקשה למצוא אותה. במקרים כאלה פונים להדמיה תרמית.
אין דרך מעשית לחסל נבגי עובש באוויר בתוך בניין או דירה. לכן עובש יכול לגדול ולצמוח בסביבה פנימית. אבל כדי שעובש יגדל הוא זקוק ללחות. הדרך הטובה ביותר לשלוט בצמיחת עובש היא לשלוט בלחות. הדמיה תרמית מזהה לחות. איתור נזילות או נזקי מים לפני שעובש גדל ומתפשט יכול לחסוך זמן וכסף.
צילום תרמי משמש בהצלחה את תעשיית שיקום האש והמים ולאיתור כשלים בגגות.
קבלני תעשיית הבניין משלבים הדמיה תרמית עם כישורי בדיקת הבניין שלהם כדי לבצע הערכות משמעותיות ומדויקות יותר.
מצלמה תרמית בביקורת מבנים
ביקורת מבנים הוא תהליך גילוי כשלי בנייה – בין אם מדובר בבעל בית שמתלונן על נזילת גג, עסק שזה עתה עבר הצפה או איסוף נתונים לתביעה.
אזורים אופייניים שבהם ניתן למצוא פגמים:
- גגות נמוכים ומשופעים
- בעיות חשמל
- כשלים באינסטלציה
- כשלים במיזוג האוויר – HVAC
- כשלים בבידוד
- חדירת מים מבחוץ
בדיקת מבנה וחקירה משפטית של כשל מבנים ובעיות רטיבות משלבים טכניקות בדיקה מסורתיות ומצלמות אינפרא אדום.
שיטות מסורתיות לעומת צילום תרמי
אם בעל דירה מבחין במים על השטיח ליד חלון, שיטות חקירה מסורתיות עשויות לכלול "מעקב" עם מד לחות פולשני או לא פולשני. שיטה זו תנסה לקבוע אם המים מגיעים דרך הקיר, מהחלון או יורדים מהקיר מנקודת כניסה אחרת.
בסופו של דבר זה ידרוש אמצעי חקירה פולשניים כמו חיתוך קיר גבס, פתיחת קירות חיצוניים והוספת מים על מנת לשכפל את ההתנהגות.
עם מצלמת אינפרא אדום, אפשר למצוא במהירות ובאופן לא פולשני את האזור שממנו יש נזילה.
בדוגמה של השטיח שלמעלה, אם המים הגיעו מקו הגג או אזור אחר בתקרה, רואים את הנזילה במספר מיקומים או כנזילה מתמשכת מתקרה לרצפה.
בסופו של דבר החקירה עדיין עשויה לדרוש פעולה פולשנית, אבל מצלמת האינפרא אדום מגיעה למקום הדליפה או העובש הרבה יותר מהר ועם פחות חדירה למעטפת הבניין.
צילום תרמי - שאלות נפוצות
- מצלמה תרמית מתרגמת ביעילות חום לתמונה תרמית לניתוח הסביבה.
- דברים חיים וציוד מכני פולטים חום, מה שהופך אותם לגלויים למכשירים תרמיים אפילו בחושך.
- מצלמות אלה יכולות להיות מדויקות מאוד מאחר והן דורשות רק כמות קטנה של חום כדי לעבוד ביעילות.
- רמת הקרינה התרמית הנפלטת על ידי אובייקט נקראת חתימת החום שלו.
- ככל שחפץ נתון חם יותר, כך הוא ישפוך יותר קרינה לסביבה.
- הצילום התרמי מסוגל להבחין במקורות חום ובהבדלים קטנים מאוד בקרינה תרמית.
- צילום תרמי אוסף את נתוני החום ל”מפת חום” שלמה שבה מבחינים ברמות חום.
- מצלמות תרמיות משמשות בעיקר בתחום האינסטלציה וגם בבדיקות בניה.
- מצלמות תרמיות משמשות גם את הכבאים, החשמלאים, המשטרה וצוותי חילוץ באזורי אסון.
תלוי מה סוג הבדיקה ומה יש לאתר באמצעות המכשור, המחירים יכולים לנוע בין 1500 ₪ עד עשרות אלפי שקלים
הצילום התרמי תלוי באיכות המצלמה ורמת הרזולוציה

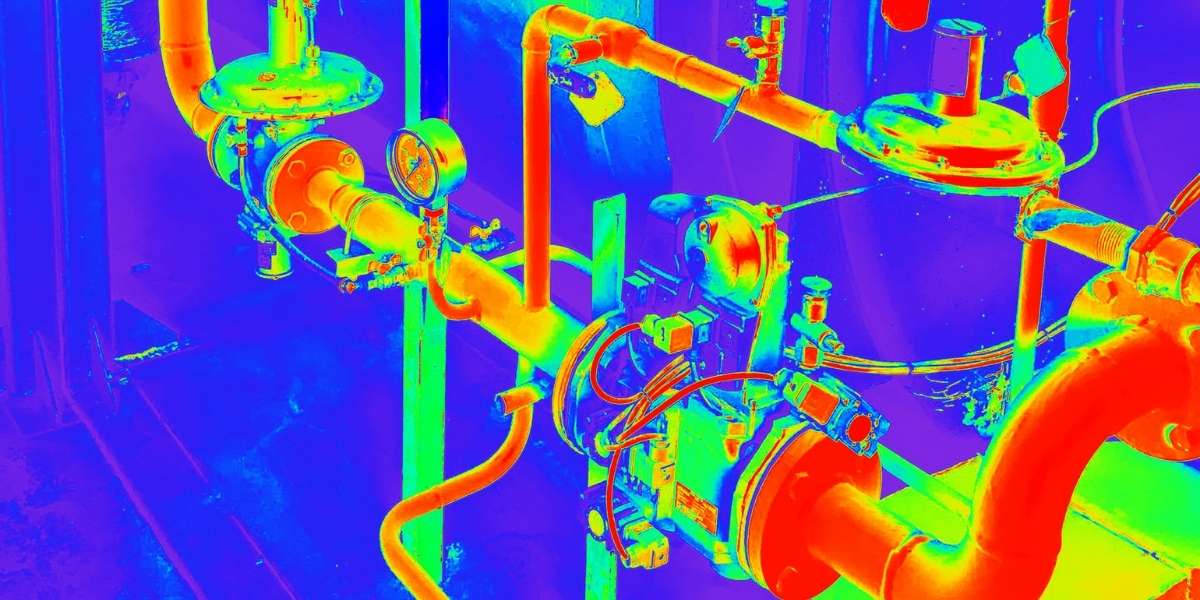

התמונה התרמוגרפית, המתקבלת בהדמיה תרמית, נראית כפלטה של צבעים בספקטרום שבין כחול לאדום. כאשר הכחול יציין את הנקודה הקרה ביותר ואילו האדום יציין את הנקודה החמה ביותר.
